Matériels de mise en oeuvre des gaz de qualité industrielle

47 / 240

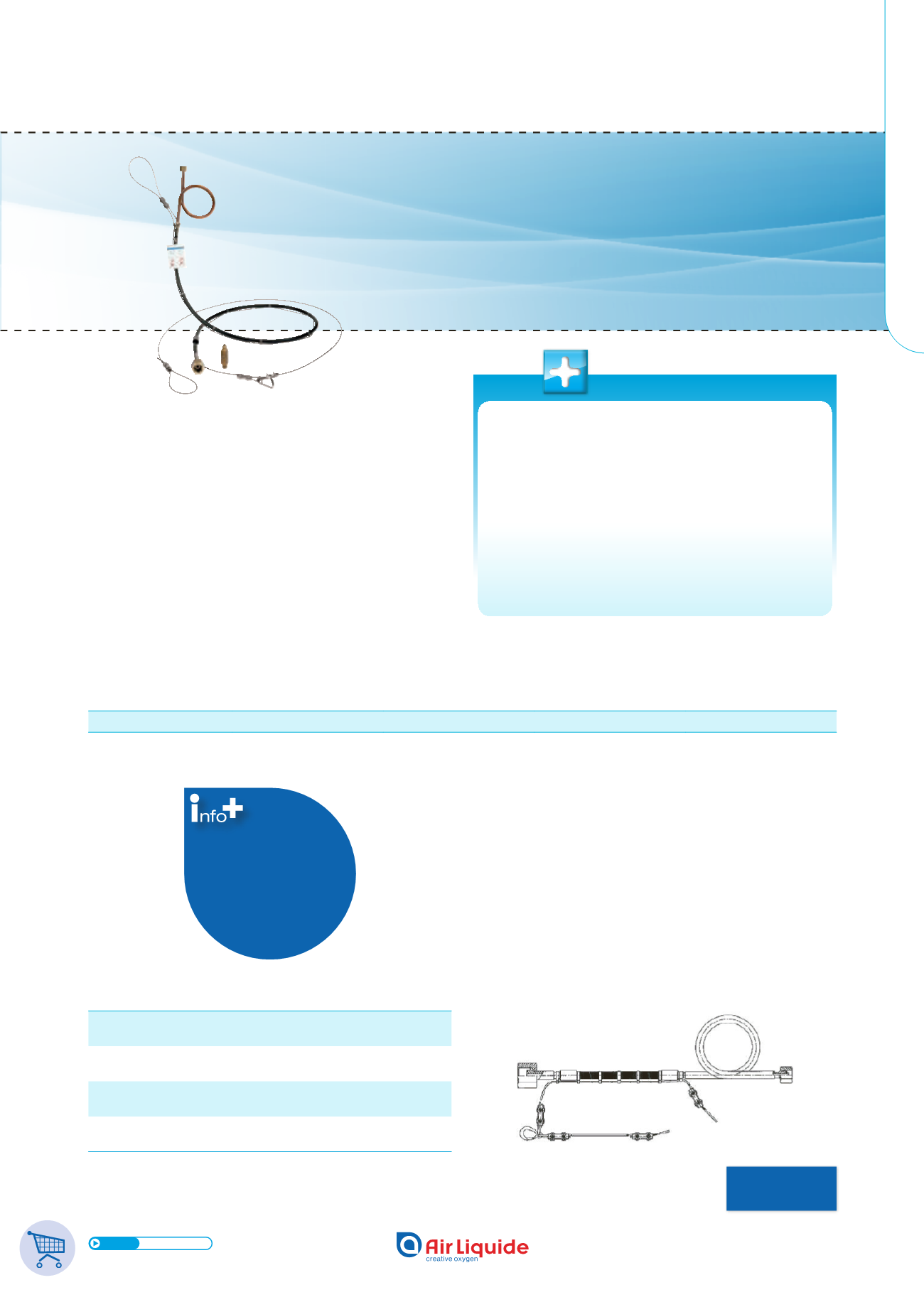

Flexible de raccordement Haute Pression
Grande résistance
Montage sur cadre
Adapté aux gaz de qualité industrielle
Haute sécurité, câble anti-arrachement et
anti-fouettement
Flexibles
Série FLEXIBLES CADRES
Maintenance et accessoires
Kit Flexible
cadre O2
Flexible cadre PTFE O2 - M35x2,00 18598
Raccord anti fouet + filtre 19331
Joint conique PTFCE pour raccord entrée M35x2,00 19423
Joint cuivre pour raccord sortie M20x1,50 82075
* Flexible cadre + Raccord filtre anti fouet
Domaines d’application
Les flexibles HP cadres sont conçus pour la mise en œuvre,
dans les meilleures conditions de sécurité, des gaz industriels
comprimés, non corrosifs à l’exception de l’acétylène.
Les flexibles HP sont spécifiquement adaptés aux raccor­
dements des bouteilles vers les centrales et modules AIR
LIQUIDE, dans tous les secteurs d’activités, les laboratoires
de contrôle, de recherche et dans l’industrie.
Modèles
Les qui font la différence
➜ Sécurité renforcée
Equipé d’un câble de sécurité empêchant le fouettement
en cas de rupture et d’un câble anti-traction limitant le
risque d’arrachement lors de la manutention des cadres.
➜ Fonctionnel
Conception permettant de raccorder aisément les
cadres.
Extrémités protégées par des manchettes anti-pliage.
Caractéristiques de construction
• Tube intérieur :
- PTFE
- DN 10 mm
- Renforcé par une tresse kevlar et une tresse en inox
• Câble de sécurité anti-fouet et anti-arrachement :
- Acier inoxydable, Ø 4 mm et serre câble en acier inoxydable
• Ø de passage aux embouts 6 mm
• Protection contre le pliage à chaque extrémité
• Raccord laiton :
- Côté cadre : M35x2,00 femelle
- Côté module ou Centrale : M20x1,50 femelle
• Longueur hors tout :
- 2500 mm
Pression
de service maxi (bar)
Pression
d’épreuve (bar)
Pression
d’éclatement mini (bar)
Référence
Kit flexible cadre O2* 200 375 750 156159
Manuel d’utilisation
OP 503
Oxygène
O
2
• Flexibles testés
et validés CTE.
Pour tous renseignements :
ou :
N° Azur 0 810 30 21 81
PRIXAPPELLOCAL
N° Azur 0 810 30 21 81
PRIXAPPELLOCAL
Air Liquide se réserve le droit d’apporter, sans préavis, toute modification jugée nécessaire aux spécifications. Descriptions fournies à titre indicatif.
Matériels Industriels 2017-2018 / Chapitre 1 - 47
